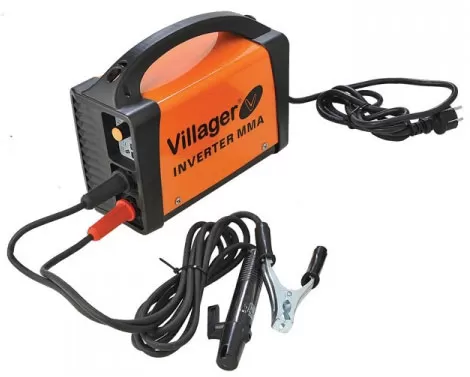

Villager aparat za zavarivanje invertor VIWM-150 018518

U novije vreme sve više se koriste invertorski ispravljači, koji su znatno lakši, jeftiniji i pogodniji za upotrebu od ostalih izvora struje za zavarivanje. Prva faza rada invertorskih ispravljača je pretvaranje naizmenične struje gradske mreže u jednosmernu struju, koja se zatim uvodi u invertorsko kolo. U invertorskom kolu se jednosmerna struja pretvara u naizmeničnu, ali se ujedno znatno povećava njena učestanost (sa 50 Hz na 5-50 kHz). Ova struja se zatim svodi na potrebni napon i jačinu pomoću transformatora koji je znatno manji od klasičnog, jer radi pri visokoj učestanosti. Transformisana naizmenična struja se zatim ispravlja u jednosmernu struju uobičajenim elektronskim komponentama, a na kraju prolazi kroz induktor, koji je takođe znatno manji od konvencionalnog induktora. Kontrola svih navedenih procesa zahteva dodatnu elektroniku, što ne povećava značajnije masu uređaja, a omogućava zadavanje proizvoljnog vremenskog ciklusa napona i jačine struje i time prenos dodatnog metala po želji. Zahvaljujući tome invertorski izvor struje može da proizvodi različite statičke i dinamičke karakteristike, što omogućava primenu jednog uređaja na više postupaka zavarivanja. Dodatna prednost invertora je njihova povećana efikasnost jer su gubici u bakarnim namotajima u transformatoru manji u odnosu na konvencionalne transformatore, pa je stepen korisnosti invertora veći od svih ostalih izvora zavarivanja.
